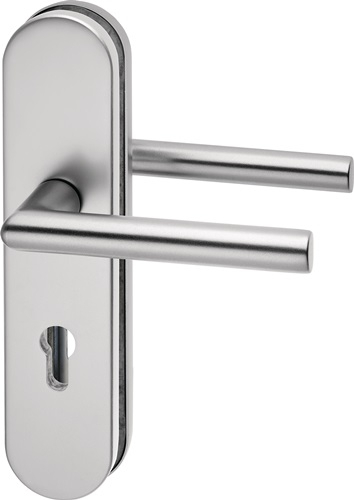

Garniture de porte edi Logo 8743/7203 VA EST 72mm 35-45mm - 8743/7203/00

Description

Garniture de porte en acier inoxydable avec insert en acier partiel, trempée en surface. Épaisseur côté intérieur : 8 mm. Bouton libre. Exécution pour garnitures interchangeables (coudées ou droites). Came d'appui protégée, fixation encastrée 3 vis M6. Sans cache-cylindre. Classe de résistance ES1. Largeur : 54 mm, longueur : 250 mm. Pour porte de 35-45 mm d'épaisseur.

Construction de base : Moulage sous pression avec insert en acier partiel de 2 mm dans le côté extérieur, trempé en surface. Épaisseur côté intérieur : 8 mm. Montage du bouton : libre. Type et épaisseur du bouton : 108 avec Ø 22 mm. Exécution du bouton pour garnitures interchangeables : modèle …/0272 et …/0292 K2 (coudé) ou modèle …/0772 et …/0792 K7 (droit). Came d'appui : M6, Ø 10 mm, protégée contre le perçage. Fixation : 3 vis M6, encastrées. Protection contre le perçage sur le côté extérieur. Garnitures interchangeables avec tige de changement de rouleau spéciale filetée M12. DIN gauche/droite. Sans cache-cylindre. Classe de résistance ES1. Autres caractéristiques techniques : Largeur : 54 mm Longueur : 250 mm Cache : sans cache-cylindre Épaisseur de la plaque : 12 mm. Caractéristiques Matériau : Acier inoxydable Exécution : Garniture de bouton Surface : mate Écartement : 72 mm Pour épaisseur de porte : 35-45 mm Carré : 8 mm N° de couleur : EST Modèle : Logo 8743/7203 Sens de frappe : DIN gauche/droite Classe de résistance : ES 1 Cache-cylindre : sans N° Réf. : DIN 18257 Perçage : PZ Marque : EDI
