Fraiseuse plane Pramet ISO 200C10R-S45HN09C-CF D.60mm Rotation droite Diamètre de coupe 211,7mm

Description

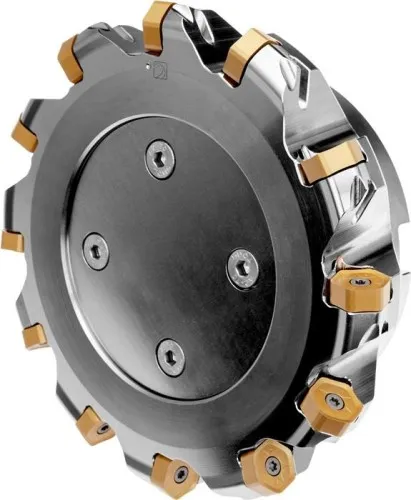

Fraise à surfacer ISO 200C10R-S45HN09C-CF pour plaquettes HNGX/XNGX 0906AN, diamètre 200-211,7 mm.

Fraise à surfacer à géométrie doublement négative pour le serrage de 10 plaquettes amovibles HNGX 0906AN.. ou XNGX 0906AN.. à double face. Diamètre de coupe de 200 à 211,7 mm maximum avec angle de coupe de 45° et alésage de liaison de 60 mm selon DIN 8030-C. Longueur de dépassement de 63 mm, alésage de refroidissement et division inégale pour le surfaçage, les rampes, l'immersion progressive et l'ébavurage avec une profondeur de coupe maximale de 5,0 mm. Autres caractéristiques techniques : - Angle de coupe axial : -7° - Poids brut : 11 367 g - Design de la fraise : SHN09C - Longueur fonctionnelle – métrique : 63 mm - Type de serrage : S – serrage par vis via alésage - Diamètre du cercle de perçage – métrique : 101,6 mm - Vitesse de rotation maximale : 3 900 tr/min - Diamètre de coupe maximal – métrique : 211,7 mm - Poids net : 11 367 g - Largeur de clavette – métrique : 25,7 mm - Profondeur de clavette – métrique : 14 mm - Série de produits : ECON HN - Angle de coupe radial : -7° - Type de queue : Queue à enficher DIN 8030 C - Diamètre de coupe – métrique : 200 mm - Angle des arêtes de coupe : 45°

Caractéristiques
