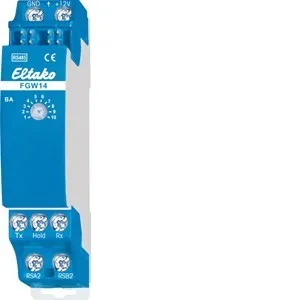

Eltako FGW14, passerelle multi (30014017)

Description

Passerelle multi RS485 bidirectionnelle pour rail DIN, compatible avec plusieurs systèmes de bus.

Passerelle bus multifonction bidirectionnelle à très faible consommation (0,5 W en veille). Appareil encastrable sur rail DIN EN 60715 TH35 (1 module = 18 mm de large, 58 mm de profondeur). Bien qu'un seul module de large, elle offre plusieurs fonctions : couplage de jusqu'à trois modules FEM, connexion directe via interface RS232 à un PC, liaison avec les composants bus de la série 12 ou comme connecteur entre deux bus RS485 de la série 14. Compatible avec le bus RS485 Eltako. Câblage croisé possible pour bus et alimentation via pont enfichable. Fonctionne avec FAM14 ou FTS14KS. La borne Hold est connectée au FAM14 ou FTS14KS. Les modules de réception radio FEM sont branchés en parallèle sur les bornes RSA2, RSB2 et les bornes d'alimentation GND/+12V. Jusqu'à 10 modules d'entrée à boutons FTS12EM peuvent être connectés en série sur les bornes RSA2 et RSB2, éventuellement en série avec les modules FEM. Connexion PC via l'interface RS232.
