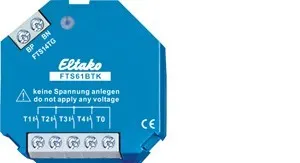

Eltako Coupleur de boutons-poussoirs bus FTS61BTK

Description

Coupleur bus pour 4 boutons-poussoirs conventionnels, compatible avec les passerelles FTS14TG, montage encastré.

Coupleur de boutons-poussoirs bus FTS61BTK pour 4 boutons-poussoirs conventionnels, conçu pour être raccordé aux passerelles de boutons-poussoirs FTS14TG via un bus de boutons-poussoirs 2 fils. Perte en veille de seulement 0,2 watt. Montage encastré. Dimensions : 45 mm de long, 45 mm de large, 18 mm de profondeur. Jusqu'à 30 boutons-poussoirs bus ou coupleurs de boutons-poussoirs FTS61BTK peuvent être raccordés aux bornes BP et BN d'une passerelle de boutons-poussoirs FTS14TG. La longueur totale maximale du câblage est de 200 m. Le composant RLC fourni avec le FTS14TG doit être raccordé en plus aux bornes BP et BN du bouton-poussoir bus ou du coupleur le plus éloigné. Le bus de boutons-poussoirs 2 fils assure à la fois l'alimentation en tension des FTS61BTK raccordés (29 V DC) et la transmission des données. Utilisez uniquement des câbles bus ou téléphoniques courants. Jusqu'à quatre boutons-poussoirs conventionnels peuvent être raccordés aux bornes T1, T2, T3 et T4, avec la borne T0 comme pôle opposé. Attention ! Ne pas appliquer de tension. Les paires peuvent être utilisées comme boutons-poussoirs directionnels.

Caractéristiques
