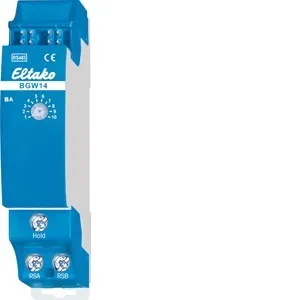

Eltako BGW14 Passerelle bus RS485, bidirectionnelle (30014046), 18 mm

Description

Passerelle RS485 bidirectionnelle pour montage sur rail DIN (18 mm). Alimentation 12 V DC, longueur de câble max. 1000 m. Compatible avec FAM14/FTS14KS.

Description du produit Indications du fabricant Description du produit Caractéristiques : Bidirectionnelle Pertes en veille uniquement 0,3 W Appareil modulaire pour montage sur rail DIN EN 60715 TH35 Largeur d'une unité de division = 18 mm, profondeur 58 mm Raccordement au bus RS485 Eltako. Câblage transversal bus et alimentation électrique avec pont enfichable. La transmission des données et l'alimentation électrique (12 V DC) s'effectuent via le bus 4 fils à l'aide d'une alimentation à découpage standard. Le raccordement se fait par exemple avec un câble téléphonique courant (J-Y (ST) Y 2x2x0,8 mm²). La longueur totale maximale du câble autorisée est de 1000 m. La résistance de terminaison 120 Ω fournie avec le BGW14 doit être connectée en plus sur les bornes RSA/RSB du capteur le plus éloigné. Jusqu'à 8 BGW14 permettent de transmettre les données de jusqu'à 128 capteurs sur le bus RS485. Le réglage du sélecteur de mode de fonctionnement BA s'effectue selon le manuel d'utilisation. Fonctionne en association avec FAM14 ou FTS14KS. La borne Hold est connectée au FAM14 ou FTS14.
