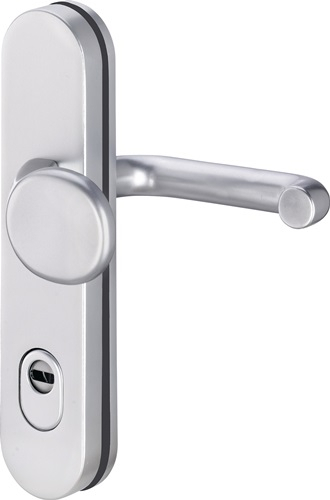

edi Garniture de protection Logo 8755/0272 VA EST 72 mm 35-45 mm - 8755/0272/00

Description

Garniture de protection interchangeable en acier inoxydable pour portes, écartement 72 mm, épaisseur 35-45 mm, classe de résistance ES1.

Structure de base : moulage sous pression avec insert en acier partiel de 2 mm dans le bouclier extérieur, trempé en surface. Épaisseur du bouclier intérieur : 8 mm. Palastre : libre. Type et épaisseur du palastre : 103 avec Ø 22 mm, ou pour l'aluminium 8 mm VKT 104 avec Ø 18 mm. Exécution des boutons pour garnitures interchangeables : modèle …/0272 et …/0292 K2 (coudé), ou modèle …/0772 et …/0792 K7 (droit). Ergots de soutien : M6, Ø 10 mm, protégés contre le perçage. Fixation : 3 vis M6, encastrées. Protection contre le perçage sur le bouclier extérieur. Garnitures interchangeables avec tige de changement de rouleau spéciale filetée M12, avec couvercle cylindrique : monté sur ressort pour un dépassement de 12 à 17 mm. DIN gauche/droite. Classe de résistance ES1. Autres caractéristiques techniques : largeur 54 mm, longueur 250 mm, couvercle avec protection cylindrique, épaisseur du bouclier 15 mm. Matériau : acier inoxydable. Exécution : garniture interchangeable. Surface : mate. Écartement : 72 mm. Pour épaisseur de porte : 35-45 mm. Carré : 8 mm. N° de couleur : EST. Modèle : Logo 8755/0272. Classe de résistance : ES 1. Sens de butée : DIN gauche/droite. Couvercle de cylindre : avec protection. Norme : DIN 18257.

Caractéristiques
