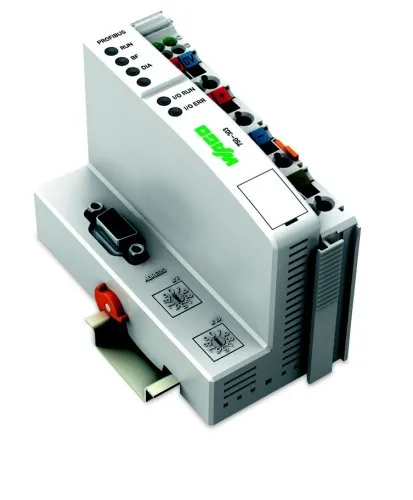

Coupleur de bus de terrain WAGO 750-303

Description

Coupleur de bus PROFIBUS DP pour système d'E/S WAGO, 12 MBd, avec séparation de potentiel.

Coupleur de bus de terrain PROFIBUS DP 1ère génération 12 MBd. Ce coupleur de bus relie le système d'E/S WAGO-I/O-SYSTEM en tant que slave au bus de terrain PROFIBUS. Le coupleur détecte tous les modules d'E/S enfichés et génère une image de processus locale à partir de ceux-ci. Il peut s'agir d'une combinaison de modules analogiques (échange de données mot à mot) et numériques (échange de données bit à bit). L'image de processus est transmise via le bus PROFIBUS vers la mémoire de l'automate responsable. L'image de processus locale est divisée en une zone de données d'entrée et une zone de données de sortie. Les données de processus peuvent être lues via le PROFIBUS et traitées dans un automate. Les données de sortie de processus sont envoyées via le PROFIBUS. Les données des modules analogiques sont placées dans l'image de processus générée automatiquement dans l'ordre de leur position après le coupleur de bus. Les bits des modules numériques sont regroupés en octets et ajoutés aux données analogiques.

Caractéristiques
