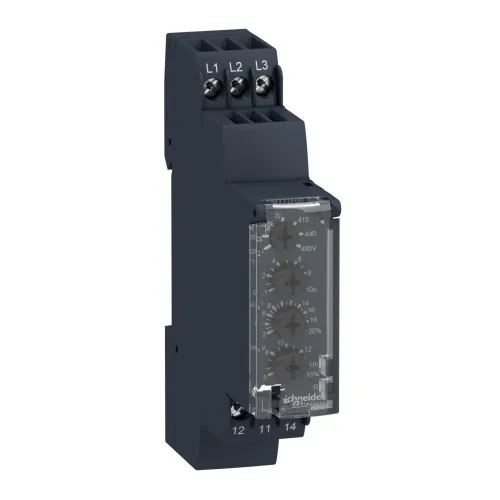

Contrôleur de phases RM17TE00 Schneider Electric

Description

Contrôleur de phases pour réseaux triphasés avec détection de séquence, coupure, asymétrie et tension, montage rail DIN.

Relais de surveillance réseau Harmony Control (Schneider Electric) conçu pour surveiller les réseaux triphasés. Il détecte les erreurs de séquence de phases, les coupures de phase, les asymétries de phase (5-15 %), ainsi que les surtensions et sous-tensions dans un mode fenêtre ajustable (2-20 %). Un contact inverseur (5 A max.) permet de signaler les anomalies. En cas d'erreur de phase, la sortie se coupe instantanément ; pour les asymétries et les erreurs de tension, un délai de coupure réglable est disponible. Les paramètres sont ajustables via des éléments de commande frontaux protégés par un couvercle transparent. Deux LEDs indiquent l'état du système. Ce relais, d'une largeur de 17,5 mm, se monte sur rail DIN et est alimenté par le circuit de mesure (208-480 V AC, 50-60 Hz).

Caractéristiques
