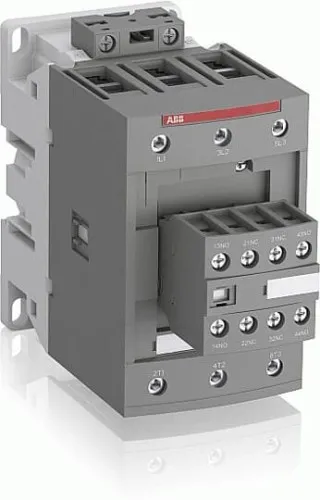

Contacteur ABB Stotz S&J AF96-30-22-13

Description

Contacteur compact ABB Stotz S&J AF96-30-22-13, 45 kW AC-3 (400 V), commande AC/DC, bornes interchangeables, accessoires compatibles.

Contacteurs AF09 à AF96 (4 à 45 kW AC-3, 400 V) de la gamme compacte avec commande AC/DC et plages de tension de bobine très larges. Seules 4 bobines couvrent des tensions de commande de 20...500 VDC à 24...500 VAC, sans composants de suppression supplémentaires nécessaires. Ainsi, ils sont utilisables dans le monde entier avec une faible variabilité. Ils commutent des circuits de puissance avec moteurs, charges faiblement inductives ou non inductives. Bornes de connexion de bobine interchangeables permettent un raccordement par le haut, le bas ou les deux. Accessoires montables : interrupteurs auxiliaires 1 et 4 pôles enfichables par l'avant, interrupteurs auxiliaires 2 pôles montables à droite ou à gauche. Pour le raccordement de la bobine par l'avant jusqu'à AF65, un bloc supplémentaire d'interrupteurs auxiliaires 1S+1Ö avec bornes A1 et A2 est disponible. Tous les contacts d'ouverture auxiliaires sont conçus comme des contacts miroir selon IEC60947-5-1 annexe L. Autres accessoires disponibles : temporisateurs, aides au câblage, dispositifs de verrouillage, etc.
