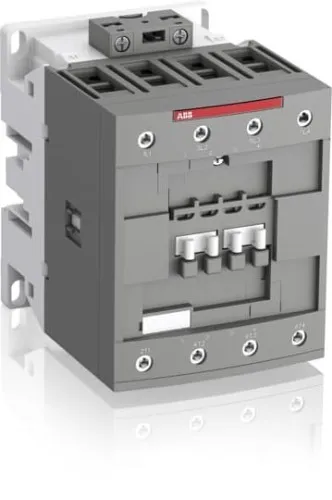

Contacteur ABB Stotz S&J AF80-40-00-11

Description

Contacteur compact AC/DC pour moteurs et charges, plages de tension étendues, accessoires modulaires.

Gamme de contacteurs AF09 à AF96 (4 à 45 kW AC-3, 400 V) pour la série compacte avec commande AC/DC et plages de tension de bobine très larges. Seules 4 bobines couvrent des tensions de commande de 20...500 VDC à 24...500 VAC sans composants de suppression supplémentaires. Ainsi, ils sont utilisables dans le monde entier avec une faible variance. Ils commutent des circuits de puissance avec moteurs, charges légèrement inductives ou non inductives. Les bornes de connexion de bobine interchangeables permettent un raccordement par le haut, par le bas ou les deux. Accessoires montables : commutateurs auxiliaires 1 et 4 pôles enfichables frontalement, commutateurs auxiliaires 2 pôles montables à droite ou à gauche. Pour le raccordement frontal de la bobine jusqu'au modèle AF65, un bloc de commutateurs auxiliaires supplémentaire 1S+1Ö avec bornes de bobine A1 et A2 est disponible. Tous les contacts d'ouverture auxiliaires sont conçus comme des contacts miroir selon la norme IEC60947-5-1 annexe L. Autres accessoires disponibles : temporisateurs, aides au câblage, verrouillages, etc.

Caractéristiques
