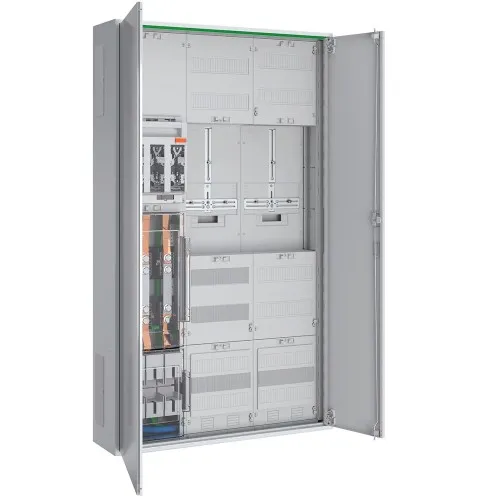

Armoire de mesure à transformateurs RS309X0803 ABN

Description

Armoire de mesure à transformateurs 250 A, IP44, 800 x 1400 x 210 mm, montage apparent.

Armoire de mesure à transformateurs 250 A courant permanent selon TAB E.Dis composée de : Armoire de comptage isolée de protection IP44, 3x NAR avec jeu de barres 40 mm équipé de 2x12x5 mm avec sous-partie NH2 avec couvercle transparent et raccordement N/PE, 4x bornes de jeu de barres 185 mm², 1x borne de jeu de barbes 120 mm², 1x module de transformateur BxH 250x450 mm avec couvercle transparent, 3x pattes de transformateur forme A avec 30x5x170 mm, 1x AAR avec sectionneur NH2 et borne pour N et PE, 1x espace supplémentaire pour transformateur BxH 250x300 mm 12 TE équipé de fusibles de circuit de tension 1x LS 3p B6A 25kA, fusible de commande 1x LS 1p B6A 25kA et bornes de séparation de transformateur selon TAB NS Nord 14 pôles, 1x emplacement compteur 3 points 450 mm, 1x emplacement FRE 3 points 450 mm, 1x espace APZ 300 mm avec interface RJ45
