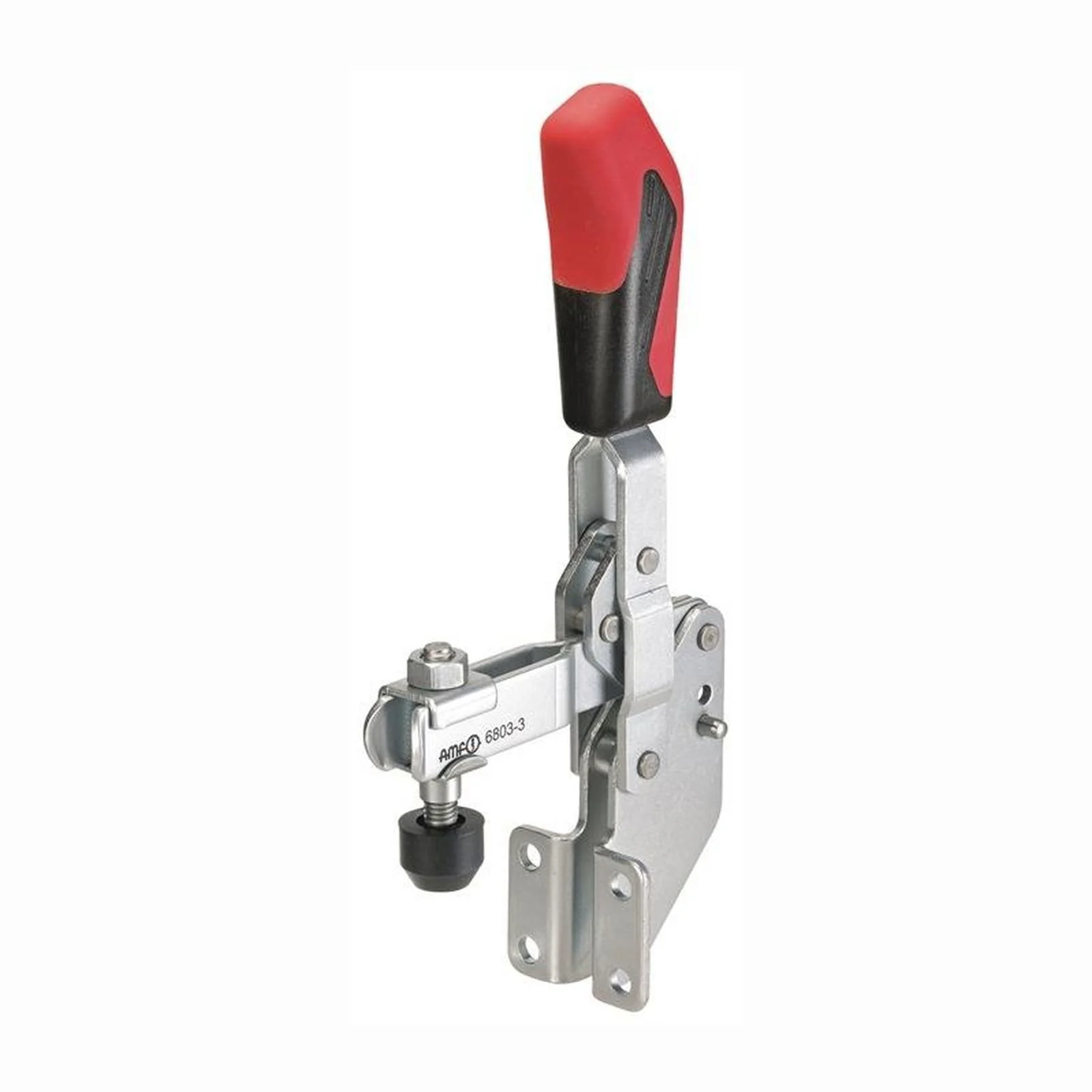

AMF Serre-joint vertical n° 6803 taille 3 - 90332

Description

Serre-joint vertical AMF n°6803 taille 3 avec pied angulaire. Force de serrage jusqu'à 2,5 kN. Vis M8 x 45.

Avec pied d'angle. Caractéristiques techniques : A : 8 mm C : 24 mm D : 6,5 mm a : 105° L1 : 111 mm H1 : 223 mm F1 : 1,4 kN O : 6 mm Diamètre de perçage : 6,5 mm a* : 60° I : 18 mm F2 : 2,5 kN F : 11 mm B : 63 mm P : 38 mm K : 7 mm E : 37 mm M : 28,5 mm H : 71 mm N : 42,5 mm Vis de pression : M8 x 45 Hauteur en position serrée : 223 mm Hauteur de serrage : 71 mm Force de maintien F2 : 2,5 kN Taille du pied : 42,5 x 38 mm Force de maintien F1 : 1,4 kN
