AMF Pince de serrage à tige poussante n° 6841 taille 5 - 94151

Description

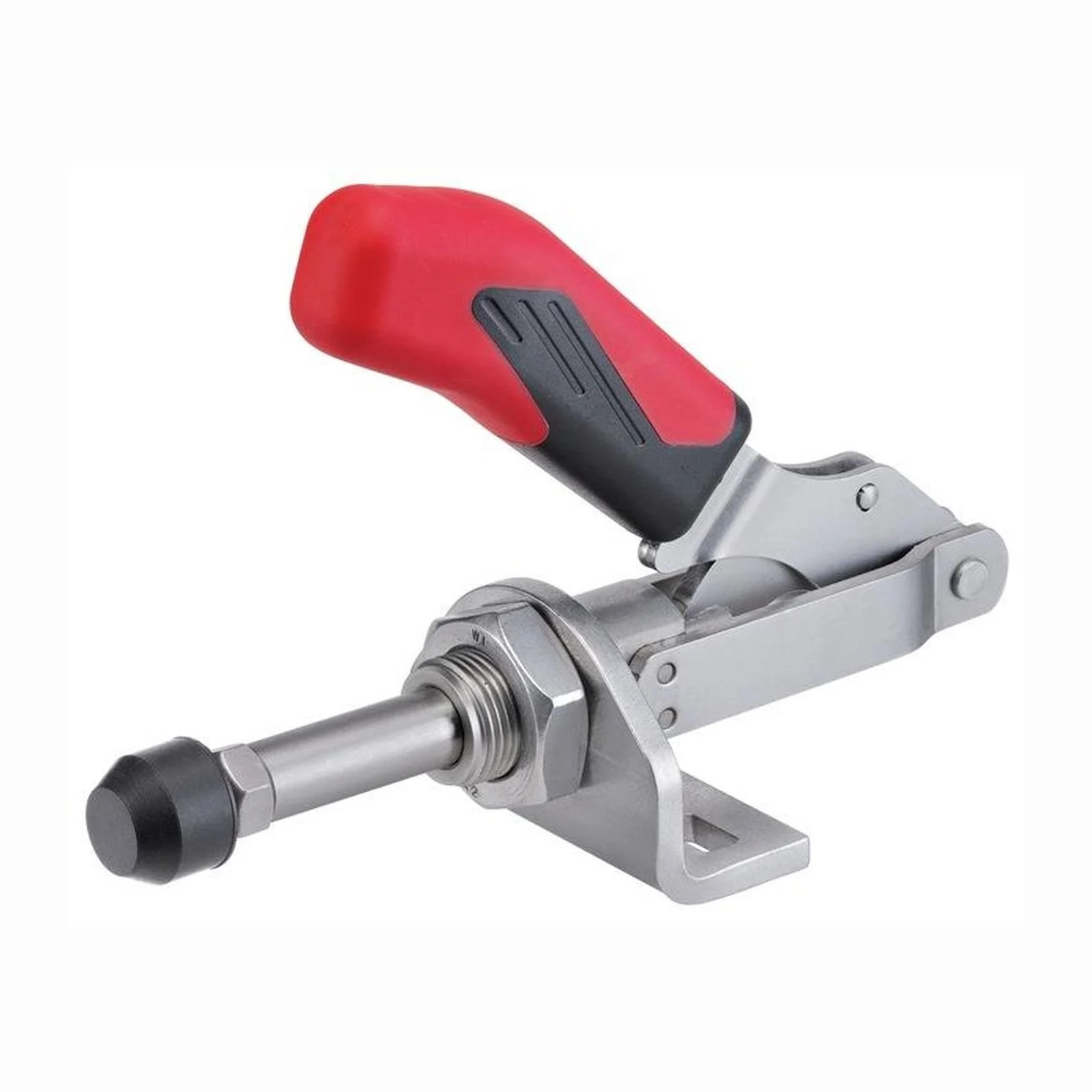

Pince de serrage à tige poussante avec pied d'angle amovible, force de serrage 4,5 kN.

Serre-joint à tige poussoir AMF n° 6841 taille 5 avec petit pied coudé. Caractéristiques : pression et traction, guidage long de la tige poussoir. Peut être fixé directement sur des parois métalliques sans pied coudé ou vissé dans des corps de dispositif avec filetage frontal. Livré avec une vis de pression trempée et galvanisée n° 6880. Données techniques : taille 5, vis de pression M12 x 50, course 40 mm, longueur en position serrée 171,5 mm, hauteur en position serrée 129,5 mm, hauteur de serrage 30 mm, force de maintien F2 : 4,5 kN, force de maintien F1 : 4,5 kN. Dimensions : A = 16 mm, D = 8,5 mm, M max. = 46 mm, M min. = 29 mm, L2 = 25 mm, M2 = M24 x 1,5 mm, L1 = 171,5 mm, H1 = 129,5 mm, F1 = 4,5 kN, hauteur totale = 126 mm, B max. = 81,5 mm, Ø alésage = 8,5 mm, F2 = 4,5 kN, B min. = 41,5 mm, P = 35 mm, K = 15,5 mm, E = 50 mm, H = 30 mm, N = 65 mm, longueur totale = 171,5 mm.
