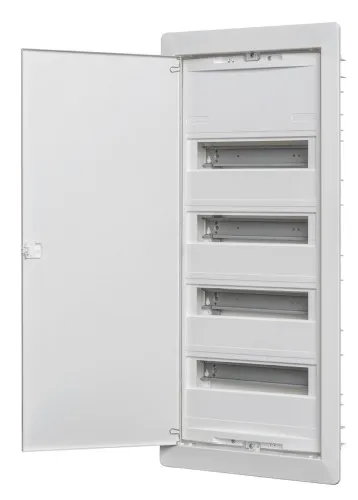

ABN Coffret de distribution encastrable A48UP

Description

Coffret de distribution encastrable compact ABN A48UP avec porte pleine, bornes à enfichage rapide et bornes N-FI extensibles. Conforme aux normes DIN VDE 0603-1 et DIN 43871. Indice de protection IP30, adapté aux appareils jusqu'à 63 A.

Coffret de distribution encastrable compact avec bornes à enfichage rapide, PE 6 x 2,5-16 + 21 x 1,5-4 mm², N+N 2 x (3 x 2,5-16 + 14 x 1,4-4 mm²), borne N-FI supplémentaire 3 x 16, 2 x 10 mm². Cadre de façade dimensions L x H x P (mm) : 344 x 749 x 11. Dimensions de niche L x H x P (mm) : 330 x 710 x 90. Largeur utile par rangée 18 mm, 48/56 TE, 4 rangées. Coffret de distribution encastrable compact, isolé de protection II, indice de protection IP 30. Adapté aux appareils jusqu'à 63 A. Teinte : RAL 9016 (blanc trafic). Changement simplifié de l'angle d'ouverture de la porte sans démonter le cadre de façade. Verrouillage de porte plat avec mécanisme à enclenchement rapide. Facilité de remplacement par une serrure. Compatible avec les appareils encastrables jusqu'à 70 mm de profondeur. Conforme aux normes DIN VDE 0603-1, DIN 43871. Boîtier en plastique avec cadre en acier, profondeur 88/90 mm. Bornes N/PE à enfichage rapide, sécurisées contre les doigts grâce à un système de clipsage montable. Borne N-FI extensible fournie en série pour les coffrets à 2, 3 ou 4 rangées, fixation latérale par clipsage. Couvercle d'appareils avec découpes, H = 46 mm, pour 12 TE (extensible symétriquement à 14 TE). Verrouillable. Fixation à 2 points. Porte pleine en tôle d'acier.
